При необходимости крепления грунтов часто используется универсальный шпунт Ларсена. Конструктивно он представляет собой желоб, изготовленный из металла, имеющий специальные замки по краям стенок. Шпунт широко применяется при укреплении берегов различных водоемов, формировании препятствий для оползней и защите от затопления, а также при строительстве зданий, причалов, мостов. Шпунты Ларсена можно соединять в секции для создания грязе- и водонепроницаемой стенки.
По способу изготовления шпунты делятся на:
– горячекатаный шпунт Ларсена;
– шпунтовую панель, сваренную из металлического листа с приваренными замками;
– трубошпунт (труба, вдоль которой привариваются замки);
– шпунт ПВХ (шпунт, выполненный из поливинилхлорида).
Форма шпунта может быть плоской, z-образной, трубообразной, а также мелкого и глубокого корытообразного типа.
Среди преимуществ шпунта Ларсена следует выделить:
– легкость монтажа и демонтажа;
– стойкость к коррозии;
– многообразный сортамент профилей;
– неизменность контуров.
Отдельные шпунты забиваются в грунт дизельными молотами, вибропогружателями или специальными вдавливающими установками. При этом их проворачивают на 180° относительно друг друга и соединяют, вставляя паз каждого нового шпунта в паз предыдущего. Благодаря такой технологии погружения шпунтов при возведении стенки становится возможным изменение ее направления под разными углами. Результатом является сплошная замкнутая конструкция, из середины которой убирают грунт или воду, а затем выполняют необходимые работы.
Возможно также и повторное применение шпунта Ларсена, что обусловлено легкостью его извлечения из грунта.
ШПУНТ ЛАРСЕНА
- Свайный прокат корытного типа — шпунт Ларсена — находит применение в промышленном и гражданском строительстве, мостостроении, сооружении дамб, причальных и других гидротехнических сооружений, строительстве дорог, газо- и нефтепроводов. Шпунт Ларсена необходим там, где требуется оградить какую-то часть будущего котлована от воды, оползня или укрепить его стены, поставить водонепроницаемую перегородку. Шпунт Ларсена погружаются в грунт сваебойными молотами или с помощью вибропогружателей.
- Отдельные сваи, а их длина может достигать 30 метров и более, забивают в грунт, причем следующая свая, забивается в специальный паз на предыдущей, именуемый замком, и разворачивается относительно первой, на 180°. Таким образом, получается непрерывная стальная гидроустойчивая конструкция. Например, в мостостроении, при сооружении опор мостов, из шпунта Ларсена, составляют замкнутое кольцо, нечто вроде гигантского стального короба. После осушения и гидроизоляции внутри ведутся необходимые работы. После их окончания, в соответствии с технологическим циклом, сваи извлекаются, и после дефектации и отсортировки, могут применяться повторно.
ПРИЧАЛЬНЫЕ СООРУЖЕНИЯ
Причальные сооружения — транспортные гидротехнические сооружения, возводимые в портах при создании причалов. Основное назначение причальных сооружений — обеспечение удобного подхода и швартовки судов.
ХАРАКТЕРИСТИКИ И ВИДЫ ШПУНТА
Любой проект начинается с понимания характеристик и видов шпунта. Именно для этого мы подробно описываем данный материал. Несомненно наши консультанты расскажут вам все более подробно и доступно. Но, все же, советуем обратить внимание на информацию ниже:

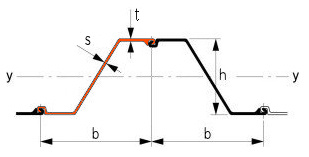

Сравнительные характеристики шпунтовых свай типа Ларсен:
КОРЫТНЫЙ ПРОФИЛЬ Л
| Тип шпунта | Л4 | Л5 | Л5УМ | Л5Д | Л7 |
|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 400 | 425 | 506 | 500 | 425 |
| Высота (h) профиля шпунта (мм) | 359 | 337 | 470 | 424 | 455 |
| Масса 1 п.м. шпунтовой сваи (кг) | 74 | 100 | 113,9 | 104,6 | 144,3 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 185 | 238 | 228 | 209,2 | 346 |
| Толщина стенки профиля шпунта s (мм) | 9,5 | 11 | 11 | 11 | 12 |
| Толщина стенки профиля шпунта t (мм) | 14,8 | 21 | 23 | 21 | 23 |
| Упругий момент сопротивления для одиночной шпунтовой сваи (см3) | 405 | 461 | - | 594 | 597 |
| Упругий момент сопротивления для метра стенки шпунтового ограждения (см3) | 2200 | 2962 | 3555 | 3200 | 5010 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2544 | 3210 | 4034 | 5176 | 6512 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1272 | 1605 | 2017 | 2588 | 3256 |
| Момент инерции шпунта (см4) | 39600 | 50943 | 76509 | 69415 | 106710 |
| Площадь сечения шпунта (см2/м) | 94,3 | 127,4 | 145,1 | 133,2 | 183,8 |
КОРЫТНЫЙ ПРОФИЛЬ VL
| Тип шпунта | IIIn | VL 504А | VL 504 | VL 504К | VL 507А | VL 601 | VL 601К |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 400 | 500 | 500 | 500 | 500 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 290 | 340 | 340 | 340 | 437 | 310 | 310 |
| Толщина стенки профиля шпунта t (мм) | 13 | 11.2 | 12 | 13 | 17.5 | 7.5 | 7.8 |
| Толщина стенки профиля шпунта s(мм) | 9 | 8.7 | 9 | 9.3 | 10.2 | 6.4 | 6.8 |
| Масса 1 п.м. шпунтовой сваи (кг) | 62.2 | 63.5 | 66.6 | 70.3 | 92.3 | 46.3 | 48.5 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 155.5 | 126.9 | 133.2 | 140.6 | 184.7 | 77.2 | 80.8 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1600.4 | 1423.4 | 1504.4 | 1601.9 | 2800.2 | 743.9 | 775.4 |
| Статический момент сопротивления шпунтового ограждения (см3) | 893 | 810 | 854 | 908 | 1601 | 432 | 452 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 1785 | 1619 | 1709 | 1816 | 3202 | 864 | 903 |
| Момент инерции шпунта (см4) | 23206 | 24198 | 25575 | 27233 | 61185 | 11530 | 12019 |
| Площадь сечения шпунта (см2/м) | 198.1 | 161.7 | 169.7 | 179.1 | 235.2 | 98.3 | 102.9 |
| Тип шпунта | VL 602A | VL 602 | VL 602К | VL 603А | VL 603 | VL 603К | VL 603Z |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 310 | 310 | 310 | 320 | 320 | 320 | 322 |
| Толщина стенки профиля шпунта t (мм) | 8 | 8.4 | 8.8 | 9 | 9.6 | 9.8 | 10 |
| Толщина стенки профиля шпунта s(мм) | 7.3 | 7.6 | 7.9 | 8 | 8.2 | 9 | 10 |
| Масса 1 п.м. шпунтовой сваи (кг) | 51.3 | 53.4 | 55.4 | 61.5 | 64.2 | 67.8 | 72.1 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 85.5 | 89 | 92.4 | 102.5 | 107 | 113 | 120.2 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 806.4 | 841.7 | 876.8 | 1137.8 | 1200 | 1240.8 | 1300 |
| Статический момент сопротивления шпунтового ограждения (см3) | 472 | 492 | 513 | 635 | 669 | 694 | 732 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 943 | 984 | 1025 | 1271 | 1338 | 1389 | 1464 |
| Момент инерции шпунта (см4) | 12499 | 13046 | 13590 | 18205 | 19199 | 19853 | 20930 |
| Площадь сечения шпунта (см2/м) | 109 | 113.3 | 117.7 | 130.6 | 136.3 | 143.9 | 153.1 |
| Тип шпунта | VL 603Z11 | VL 604А | VL 604 | VL 604К | VL 604Z | VL 604D | VL 604Е |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 320 | 390 | 390 | 390 | 390 | 390 | 390 |
| Толщина стенки профиля шпунта t (мм) | 11 | 9.6 | 10 | 10.4 | 10.8 | 10.9 | 12.3 |
| Толщина стенки профиля шпунта s(мм) | 11 | 8.8 | 9 | 9.2 | 10 | 8.7 | 9 |
| Масса 1 п.м. шпунтовой сваи (кг) | 78.6 | 71 | 73.1 | 75.2 | 79.5 | 74.7 | 80.2 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 131 | 118.4 | 121.9 | 125.4 | 132.5 | 124.5 | 133.6 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1404 | 1564 | 1618 | 1672 | 1748 | 1709 | 1878 |
| Статический момент сопротивления шпунтового ограждения (см3) | 792 | 885 | 915 | 945 | 992 | 961 | 1053 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 1583 | 1770 | 1830 | 1890 | 1985 | 1921 | 2107 |
| Момент инерции шпунта (см4) | 22470 | 30495 | 31548 | 32600 | 34087 | 33330 | 36623 |
| Площадь сечения шпунта (см2/м) | 166.9 | 150.8 | 155.2 | 159.7 | 168.8 | 158.6 | 170.2 |
| Тип шпунта | VL 605А | VL 605 | VL 605К | VL 606А | VL 606 | VL 606К | VL 606n |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 420 | 420 | 420 | 430 | 430 | 430 | 435 |
| Толщина стенки профиля шпунта t (мм) | 10.7 | 12.3 | 12.4 | 13.4 | 15.8 | 16 | 14,4 |
| Толщина стенки профиля шпунта s(мм) | 9 | 9.2 | 10 | 9 | 9.3 | 10 | 9,2 |
| Масса 1 п.м. шпунтовой сваи (кг) | 76.5 | 82.1 | 85.7 | 86.2 | 93.9 | 96.2 | 94,2 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 127.5 | 136.8 | 142.9 | 142.3 | 156.4 | 160.4 | 157 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1821 | 2021 | 2068 | 2205 | 2502 | 2554 | 2500 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1035 | 1143 | 1176 | 1243 | 1406 | 1441 | |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2070 | 2286 | 2352 | 2487 | 2812 | 2883 | |
| Момент инерции шпунта (см4) | 38243 | 42433 | 43435 | 47402 | 53785 | 54912 | 54375 |
| Площадь сечения шпунта (см2/м) | 162.5 | 174.2 | 182 | 181.3 | 199.3 | 206.5 | 200 |
КОРЫТНЫЙ ПРОФИЛЬ Larssen
| Тип шпунта | 755 | 703 | 703К | 703 10/10 | 704 | 600 | 600К |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 750 | 700 | 700 | 700 | 700 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 450 | 400 | 400 | 400 | 400 | 150 | 150 |
| Толщина стенки профиля шпунта t (мм) | 11.7 | 9.5 | 10 | 10 | 10.2 | 9.5 | 10 |
| Толщина стенки профиля шпунта s(мм) | 10 | 8 | 9 | 10 | 9.5 | 9.5 | 10 |
| Масса 1 п.м. шпунтовой сваи (кг) | 95.6 | 67.5 | 72.1 | 75.6 | 80.5 | 56.4 | 59.4 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 127.5 | 96.4 | 103 | 108 | 115 | 94 | 99 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 2000 | 1210 | 1300 | 1340 | 1600 | 510 | 540 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1142 | 730 | 787.5 | 786 | 960 | 290 | 309 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2284 | 1460 | 1575 | 1572 | 1864 | 580 | 618 |
| Момент инерции шпунта (см4) | 45000 | 24200 | 25950 | 26800 | 35200 | 3825 | 4050 |
| Площадь сечения шпунта (см2/м) | 162.4 | 122.9 | 131.1 | 137.6 | 146.4 | 119.7 | 126.1 |
| Тип шпунта | 601 | 602 | 603 | 603К | 603 10/10 | 604n | 605 |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Ширина шпунтовой стенки (мм) | 310 | 310 | 310 | 310 | 310 | 380 | 420 |
| Толщина стенки профиля шпунта t (мм) | 7.5 | 8.2 | 9.7 | 10 | 10 | 10 | 12.5 |
| Толщина стенки профиля шпунта s(мм) | 6.4 | 8 | 8.2 | 9 | 10 | 9 | 9 |
| Масса 1 п.м. шпунтовой сваи (кг) | 46.8 | 53.4 | 64.8 | 68.1 | 69.6 | 73.8 | 83.5 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 78 | 89 | 108 | 113.5 | 116 | 123 | 139.2 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 745 | 830 | 1200 | 1240 | 1260 | 1600 | 2020 |
| Статический момент сопротивления шпунтового ограждения (см3) | 418 | 482 | 650 | 680 | 700 | 931 | 1170 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 836 | 964 | 1300 | 1360 | 1400 | 1862 | 2340 |
| Момент инерции шпунта (см4) | 11520 | 12870 | 18600 | 19220 | 19530 | 30400 | 42420 |
| Площадь сечения шпунта (см2/м) | 98.3 | 113.3 | 138.3 | 145 | 148.3 | 156.7 | 177.3 |
| Тип шпунта | 605k | 605n | 628 | 607n | 22 10/10 | 23 | 34 |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 500 | 500 | 500 |
| Ширина шпунтовой стенки (мм) | 420 | 435 | 456 | 452 | 340 | 420 | 420 |
| Толщина стенки профиля шпунта t (мм) | 12.2 | 14.4 | 16.3 | 19 | 10 | 11.5 | 15.6 |
| Толщина стенки профиля шпунта s(мм) | 10 | 9.2 | 9.8 | 10.6 | 10 | 10 | 10 |
| Масса 1 п.м. шпунтовой сваи (кг) | 86.7 | 94.2 | 99.3 | 114 | 65 | 77.5 | 87.5 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 144.5 | 157 | 165.5 | 190 | 130 | 155 | 175 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 2030 | 2500 | 2780 | 3200 | 1300 | 2000 | 2500 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1193 | 1410 | 1598 | 1810 | 752 | 1150 | 1400 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2386 | 2820 | 3196 | 3620 | 1504 | 2300 | 2800 |
| Момент инерции шпунта (см4) | 42630 | 54375 | 63380 | 72320 | 22100 | 42000 | 52500 |
| Площадь сечения шпунта (см2/м) | 184.1 | 200 | 210.8 | 241.7 | 165.6 | 197.4 | 222 |
| Тип шпунта | 24/12 | 25 | 43 | 430 |
|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 500 | 500 | 500 | 708 |
| Высота (h) профиля шпунта (мм) | 420 | 420 | 420 | 750 |
| Масса 1 п.м. шпунтовой сваи (кг) | 92.7 | 103 | 83 | 83 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 185 | 238 | 228 | 209,2 |
| Толщина стенки профиля шпунта s (мм) | 12 | 11.5 | 12 | 12 |
| Толщина стенки профиля шпунта t (мм) | 15.6 | 20 | 12 | 12 |
| Упругий момент сопротивления для метра стенки шпунтового ограждения (см3) | 2550 | 3040 | 1660 | 6450 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2948 | 3480 | 2184 | 7486 |
| Статический момент сопротивления метра шпунтового ограждения (см3) | 1474 | 1740 | 1100 | 3750 |
| Момент инерции метра шпунтового ограждения (см4) | 53610 | 63840 | 34900 | 241800 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 236.2 | 262 | 212 | 299.4 |
КОРЫТНЫЙ ПРОФИЛЬ PU
| Тип шпунта | PU12 | PU 12-10/10 | PU 18-1 | PU 18 | PU 18+1 | PU 22-1 |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 360 | 360 | 430 | 430 | 430 | 450 |
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 |
| Толщина стенки профиля шпунта t (мм) | 9.8 | 10 | 10.2 | 11.2 | 12.2 | 11.1 |
| Толщина стенки профиля шпунта s(мм) | 9 | 10 | 8.4 | 9 | 9.5 | 9 |
| Масса 1 п.м. шпунтовой сваи (кг) | 66.1 | 69.6 | 72.6 | 76.9 | 81.1 | 81.9 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 110 | 116 | 121 | 128 | 135 | 137 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1200 | 1255 | 1670 | 1800 | 1920 | 2060 |
| Статический момент сопротивления шпунтового ограждения (см3) | 715 | 755 | 980 | 1055 | 1125 | 1195 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 1457 | 1535 | 1988 | 2134 | 2280 | 2422 |
| Момент инерции шпунта (см4) | 21600 | 22580 | 35950 | 38650 | 41320 | 46380 |
| Площадь сечения шпунта (см2/м) | 140 | 148 | 154 | 163 | 172 | 174 |
| Тип шпунта | PU 22 | PU 22+1 | PU 28-1 | PU 28 | PU 28+1 | PU 32 |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 450 | 450 | 452 | 454 | 456 | 452 |
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 |
| Толщина стенки профиля шпунта t (мм) | 12.1 | 13.1 | 14.2 | 15.2 | 16.2 | 19.5 |
| Толщина стенки профиля шпунта s(мм) | 9.5 | 10 | 9.7 | 10.1 | 10.5 | 11 |
| Масса 1 п.м. шпунтовой сваи (кг) | 86.1 | 90.4 | 97.4 | 101.8 | 106.2 | 114.1 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 144 | 151 | 162 | 170 | 177 | 190 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 2200 | 2335 | 2680 | 2840 | 3000 | 3200 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1275 | 1355 | 1525 | 1620 | 1710 | 1825 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2580 | 2735 | 3087 | 3269 | 3450 | 3687 |
| Момент инерции шпунта (см4) | 49460 | 52510 | 60580 | 64460 | 68380 | 72320 |
| Площадь сечения шпунта (см2/м) | 183 | 192 | 207 | 216 | 226 | 242 |
КОРЫТНЫЙ ПРОФИЛЬ GU
| Тип шпунта | GU6N | GU 7N | GU 7S | GU 8N | GU 8S | GU 18N |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 309 | 310 | 311 | 312 | 313 | 430 |
| Ширина (а) профиля шпунта по центрам замков | 600 | 600 | 600 | 600 | 600 | 600 |
| Толщина стенки профиля шпунта t (мм) | 6 | 6.5 | 7.2 | 7.5 | 8 | 11.2 |
| Толщина стенки профиля шпунта s(мм) | 6 | 6.4 | 6.9 | 7.1 | 7.5 | 9 |
| Масса 1 п.м. шпунтовой сваи (кг) | 41.9 | 44.1 | 46.3 | 48.5 | 50.8 | 76.9 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 70 | 74 | 77 | 81 | 85 | 128 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 625 | 675 | 740 | 770 | 820 | 1800 |
| Статический момент сопротивления шпунтового ограждения (см3) | 375 | 400 | 440 | 460 | 490 | 1055 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 765 | 825 | 900 | 935 | 995 | 2134 |
| Момент инерции шпунта (см4) | 9670 | 10450 | 11540 | 12010 | 12800 | 38650 |
| Площадь сечения шпунта (см2/м) | 89 | 94 | 100 | 103 | 108 | 163 |
| Тип шпунта | GU12-500 | GU 13-500 | GU 15-500 | GU 16-400 | GU 18-400 |
|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 340 | 340 | 340 | 290 | 292 |
| Ширина (а) профиля шпунта по центрам замков | 500 | 500 | 500 | 400 | 400 |
| Толщина стенки профиля шпунта t (мм) | 9 | 10 | 12 | 12.7 | 15 |
| Толщина стенки профиля шпунта s(мм) | 8.5 | 9 | 10 | 9.4 | 9.7 |
| Масса 1 п.м. шпунтовой сваи (кг) | 56.6 | 60.8 | 69.3 | 62 | 69.3 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 113 | 122 | 139 | 155 | 173 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1155 | 1260 | 1460 | 1560 | 1785 |
| Статический момент сопротивления шпунтового ограждения (см3) | 680 | 740 | 855 | 885 | 1015 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 1390 | 1515 | 1755 | 1815 | 2080 |
| Момент инерции шпунта (см4) | 19640 | 21390 | 24810 | 22580 | 26090 |
| Площадь сечения шпунта (см2/м) | 144 | 155 | 177 | 197 | 221 |
ЗЕТОВЫЙ ПРОФИЛЬ AZ
| Тип шпунта | AZ 12-770 | AZ 13-770 | AZ 14-770 | AZ 14-770-10/10 | AZ 17-700 | AZ 18-700 |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 344 | 344 | 345 | 345 | 420 | 420 |
| Ширина (а) профиля шпунта по центрам замков | 770 | 770 | 770 | 770 | 700 | 700 |
| Толщина стенки профиля шпунта t (мм) | 8.5 | 9 | 9.5 | 10 | 8.5 | 9 |
| Толщина стенки профиля шпунта s(мм) | 8.5 | 9 | 9.5 | 10 | 8.5 | 9 |
| Масса 1 п.м. шпунтовой сваи (кг) | 72.6 | 76.1 | 79.5 | 82.9 | 73.1 | 76.5 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 94 | 99 | 103 | 108 | 104 | 109 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1245 | 1300 | 1355 | 1405 | 1730 | 1800 |
| Статический момент сопротивления шпунтового ограждения (см3) | 740 | 775 | 805 | 840 | 1015 | 1060 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 1480 | 1546 | 1611 | 1677 | 2027 | 2116 |
| Момент инерции шпунта (см4) | 21430 | 22360 | 23300 | 24240 | 36230 | 37800 |
| Площадь сечения шпунта (см2/м) | 120 | 126 | 132 | 137 | 133 | 139 |
| Тип шпунта | AZ 19-700 | AZ 20-700 | AZ 24-700 | AZ 26-700 | AZ 28-700 | AZ 36-700N |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 421 | 421 | 459 | 460 | 461 | 499 |
| Ширина (а) профиля шпунта по центрам замков | 700 | 700 | 700 | 700 | 700 | 700 |
| Толщина стенки профиля шпунта t (мм) | 9.5 | 10 | 11.2 | 12.2 | 13.2 | 15 |
| Толщина стенки профиля шпунта s(мм) | 9.5 | 10 | 11.2 | 12.2 | 13.2 | 11.2 |
| Масса 1 п.м. шпунтовой сваи (кг) | 80 | 83.5 | 95.7 | 102.9 | 110 | 118.6 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 114 | 119 | 137 | 147 | 157 | 169 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 1870 | 1945 | 2430 | 2600 | 2760 | 3590 |
| Статический момент сопротивления шпунтового ограждения (см3) | 1105 | 1150 | 1435 | 1535 | 1635 | 2055 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 2206 | 2296 | 2867 | 3070 | 3273 | 4110 |
| Момент инерции шпунта (см4) | 39380 | 40960 | 55820 | 59720 | 63620 | 89610 |
| Площадь сечения шпунта (см2/м) | 146 | 152 | 174 | 187 | 200 | 216 |
| Тип шпунта | AZ 38-700N | AZ 40-700N | AZ 42-700N | AZ 44-700N | AZ 46-700N | AZ 12 |
|---|---|---|---|---|---|---|
| Высота (h) профиля шпунта (мм) | 500 | 501 | 499 | 500 | 501 | 302 |
| Ширина (а) профиля шпунта по центрам замков | 700 | 700 | 700 | 700 | 700 | 670 |
| Толщина стенки профиля шпунта t (мм) | 16 | 17 | 18 | 19 | 20 | 8,5 |
| Толщина стенки профиля шпунта s(мм) | 12.2 | 13.2 | 14 | 15 | 16 | 8.5 |
| Масса 1 п.м. шпунтовой сваи (кг) | 126.4 | 134.2 | 142.1 | 149.9 | 157.7 | 66.1 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 181 | 192 | 203 | 214 | 225 | 99 |
| Упругий момент сопротивления шпунтового ограждения (см3) | 3795 | 3995 | 4205 | 4405 | 4605 | 1200 |
| Статический момент сопротивления шпунтового ограждения (см3) | 2180 | 2305 | 2425 | 2550 | 2675 | 705 |
| Пластический момент сопротивления шпунтового ограждения (см3) | 4360 | 4605 | 4855 | 5105 | 5350 | 1409 |
| Момент инерции шпунта (см4) | 94840 | 100080 | 104930 | 110150 | 115370 | 18140 |
| Площадь сечения шпунта (см2/м) | 230 | 244 | 259 | 273 | 287 | 126 |
ШПУНТ “БЕРЕГСТАЛЬ”
ПРОФИЛЬ F-СЕРИИ “БЕРЕГСТАЛЬ”
| Тип шпунта | F1906 | F2206 | F2406 | F2706 |
|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 623 | 622 | 621 | 620 |
| Высота (h) профиля шпунта (мм) | 623 | 622 | 621 | 620 |
| Масса 1 п.м. шпунтовой сваи (кг) | 78 | 87 | 95 | 104 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 126 | 140 | 153 | 167 |
| Толщина стенки профиля шпунта t (мм) | 7 | 8 | 9 | 10 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 721 | 725 | 789 | 823 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 1903 | 2168 | 2432 | 2693 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 14077 | 15114 | 16100 | 17046 |
| Момент инерции метра шпунтового ограждения (см4) | 64329 | 73285 | 82188 | 91038 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 88 | 97 | 107 | 116 |
| Тип шпунта | F2107 | F2407 | F2707 | F3007 | F3307 | F3607 | F4207 |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 713 | 712 | 711 | 710 | 709 | 708 | 706 |
| Высота (h) профиля шпунта (мм) | 713 | 712 | 711 | 710 | 709 | 708 | 706 |
| Масса 1 п.м. шпунтовой сваи (кг) | 87 | 96 | 106 | 116 | 126 | 135 | 154 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 122 | 135 | 149 | 163 | 177 | 191 | 219 |
| Толщина стенки профиля шпунта t (мм) | 7 | 8 | 9 | 10 | 11 | 12 | 14 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 878 | 925 | 971 | 1017 | 1062 | 1107 | 1196 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 2150 | 2451 | 2749 | 3047 | 3342 | 3637 | 4220 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 19605 | 21111 | 22555 | 23951 | 25307 | 26629 | 29191 |
| Момент инерции метра шпунтового ограждения (см4) | 82354 | 93858 | 105303 | 116688 | 128014 | 139280 | 161636 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 98 | 108 | 119 | 130 | 141 | 152 | 174 |
| Тип шпунта | F2408 | F2808 | F3108 | F3408 | F3808 | F4108 | F4808 |
|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 813 | 812 | 811 | 810 | 809 | 808 | 806 |
| Высота (h) профиля шпунта (мм) | 813 | 812 | 811 | 810 | 809 | 808 | 806 |
| Масса 1 п.м. шпунтовой сваи (кг) | 86 | 107 | 118 | 129 | 140 | 151 | 173 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 118 | 132 | 146 | 160 | 173 | 187 | 215 |
| Толщина стенки профиля шпунта t (мм) | 7 | 8 | 9 | 10 | 11 | 12 | 14 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 1068 | 1131 | 1193 | 1255 | 1316 | 1376 | 1496 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 2425 | 2765 | 3103 | 3440 | 3775 | 4108 | 4771 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 27199 | 29379 | 31483 | 33529 | 35527 | 37485 | 41298 |
| Момент инерции метра шпунтового ограждения (см4) | 105008 | 119719 | 134363 | 148940 | 163449 | 177890 | 206573 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 109 | 121 | 134 | 146 | 158 | 171 | 196 |
| Тип шпунта | F3109 | F3409 | F3809 | F4209 | F4609 | F5309 |
|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 911 | 911 | 910 | 909 | 908 | 906 |
| Высота (h) профиля шпунта (мм) | 911 | 911 | 910 | 909 | 908 | 906 |
| Масса 1 п.м. шпунтовой сваи (кг) | 118 | 130 | 143 | 155 | 167 | 192 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 129 | 143 | 157 | 171 | 184 | 212 |
| Толщина стенки профиля шпунта t (мм) | 8 | 9 | 10 | 11 | 12 | 14 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 1357 | 1437 | 1517 | 1596 | 1675 | 1831 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 3079 | 3457 | 3833 | 4208 | 4580 | 5322 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 39513 | 42459 | 45336 | 48156 | 50928 | 56351 |
| Момент инерции метра шпунтового ограждения (см4) | 148738 | 166976 | 185138 | 203224 | 221236 | 257034 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 134 | 148 | 162 | 176 | 190 | 218 |
| Тип шпунта | F3410 | F3810 | F4210 | F4610 | F5010 | F5910 |
|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 1012 | 1011 | 1010 | 1009 | 1008 | 1006 |
| Высота (h) профиля шпунта (мм) | 1012 | 1011 | 1010 | 1009 | 1008 | 1006 |
| Масса 1 п.м. шпунтовой сваи (кг) | 129 | 142 | 156 | 170 | 184 | 211 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 127 | 141 | 155 | 168 | 182 | 210 |
| Толщина стенки профиля шпунта t (мм) | 8 | 9 | 10 | 11 | 12 | 14 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 1601 | 1702 | 1803 | 1902 | 2002 | 2199 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 3394 | 3811 | 4227 | 4641 | 5053 | 5873 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 51695 | 55687 | 59598 | 63443 | 67232 | 74669 |
| Момент инерции метра шпунтового ограждения (см4) | 180914 | 203140 | 225281 | 247340 | 269315 | 313018 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 146 | 162 | 177 | 193 | 209 | 240 |
| Тип шпунта | F4512 | F5012 | F5512 | F6012 | F7012 | F7912 | F8412 | F8912 |
|---|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 1211 | 1210 | 1209 | 1208 | 1206 | 1204 | 1203 | 1202 |
| Высота (h) профиля шпунта (мм) | 1211 | 1210 | 1209 | 1208 | 1206 | 1204 | 1203 | 1202 |
| Масса 1 п.м. шпунтовой сваи (кг) | 167 | 183 | 199 | 216 | 248 | 281 | 297 | 313 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 138 | 151 | 165 | 179 | 206 | 233 | 247 | 261 |
| Толщина стенки профиля шпунта t (мм) | 9 | 10 | 11 | 12 | 14 | 16 | 17 | 18 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 2297 | 2446 | 2594 | 2741 | 3035 | 3325 | 3470 | 3614 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 4520 | 5014 | 5507 | 5998 | 6976 | 7947 | 8430 | 8912 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 89721 | 96403 | 102998 | 109520 | 122379 | 135017 | 141267 | 147472 |
| Момент инерции метра шпунтового ограждения (см4) | 286118 | 317403 | 348588 | 379675 | 441553 | 503038 | 533633 | 564131 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 190 | 209 | 228 | 246 | 284 | 321 | 339 | 358 |
| Тип шпунта | F5814 | F6414 | F6914 | F8114 | F9214 | F9814 | F10314 | F11414 |
|---|---|---|---|---|---|---|---|---|
| Ширина (а) профиля шпунта по центрам замков | 1410 | 1409 | 1408 | 1406 | 1404 | 1403 | 1402 | 1400 |
| Высота (h) профиля шпунта (мм) | 1410 | 1409 | 1408 | 1406 | 1404 | 1403 | 1402 | 1400 |
| Масса 1 п.м. шпунтовой сваи (кг) | 210 | 229 | 248 | 286 | 324 | 343 | 362 | 399 |
| Масса 1 кв.м. шпунтового ограждения (кг) | 149 | 163 | 176 | 203 | 231 | 244 | 258 | 285 |
| Толщина стенки профиля шпунта t (мм) | 10 | 11 | 12 | 14 | 16 | 17 | 18 | 20 |
| Пластический момент сопротивления для одиночной шпунтовой сваи (см3) | 3185 | 3391 | 3596 | 4004 | 4410 | 4612 | 4813 | 5213 |
| Пластический момент сопротивления метра стенки шпунтового ограждения (см3) | 5802 | 6374 | 6944 | 8079 | 9208 | 9770 | 10330 | 11447 |
| Момент инерции для одиночной шпунтовой сваи (см4) | 145767 | 156198 | 166537 | 186974 | 207134 | 217122 | 227051 | 246744 |
| Момент инерции метра шпунтового ограждения (см4) | 425301 | 467191 | 508966 | 592173 | 674924 | 716129 | 757221 | 839064 |
| Площадь сечения метра шпунтового ограждения (см2/м) | 240 | 262 | 284 | 328 | 371 | 393 | 414 | 458 |
Сравнительные характеристики марок стали, используемых при производстве шпунтовых свай типа Ларсен:
|
Марка стали |
Группа прочности |
Временное сопротивление H/mm? |
Предел текучести H/mm?,не менее |
Относительное удлинение, % |
Изгиб до параллельности сторон, мм |
|
Ст3 |
С255 |
не менее 380 |
255 |
25 |
d=a |
|
Ст3
|
С285 |
не менее 400 |
285 |
24 |
d=a |
|
Ст3кп |
360-460 |
235 |
27 |
d=a |
|
|
16ХГ |
I |
не менее 420 |
270 |
20 |
d=2a |
|
16ХГ |
II |
не менее 420 |
290 |
16 |
d=2a |
